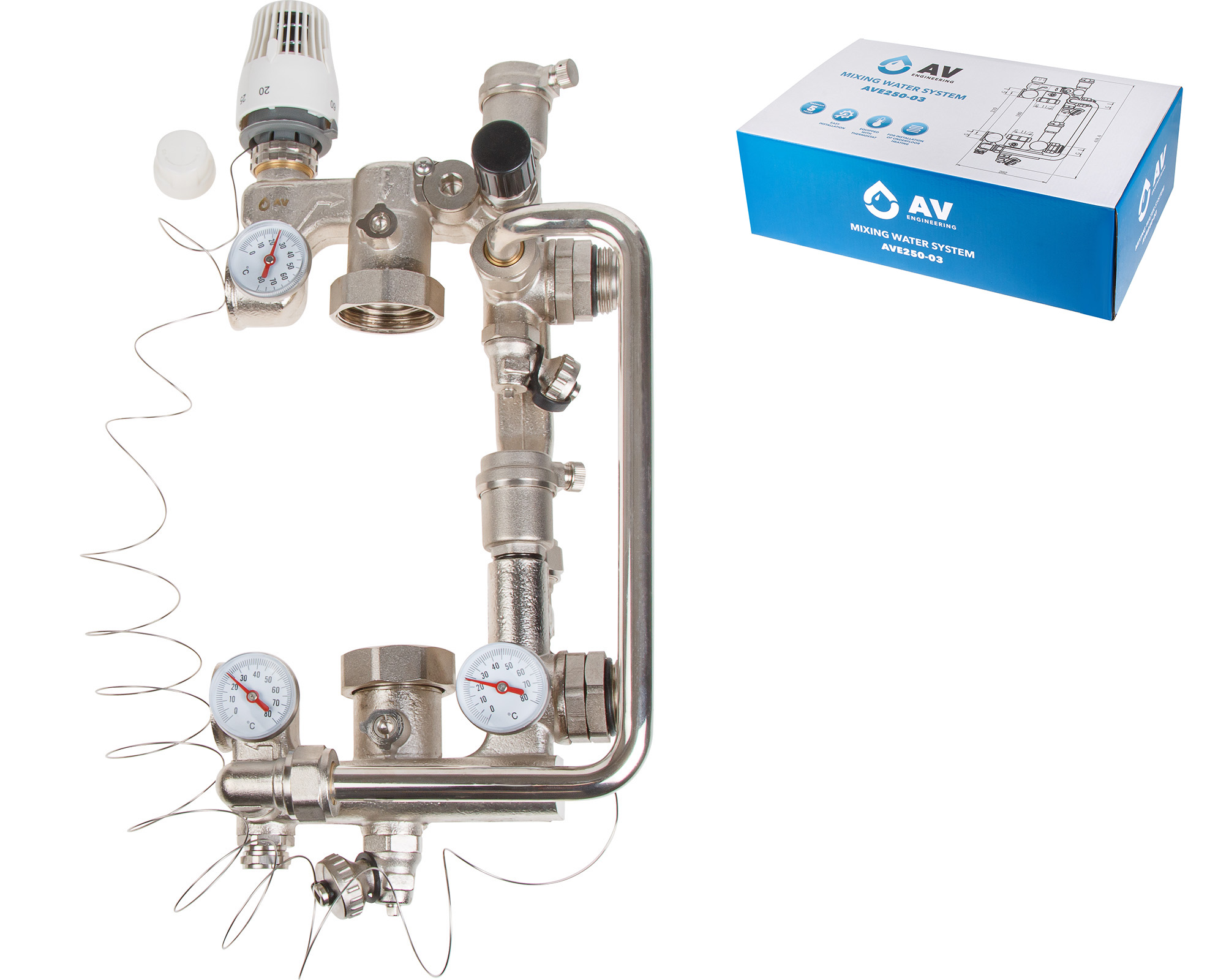

Насосно-смесительная группа AVE250-03, AV Engineering

Монтажная длина насоса, мм: 180
Макс. тепловая мощность, кВт: 10
Макс. рабочее давление, бар: 10
Макс. температура теплоносителя в первичном контуре, °С: 90
Пределы настройки температуры термостатического вентиля с термоголовкой, °С: 20-60
Коэффициент пропускной способности термостатического вентиля при настройке -2К, м3/час: 0,9
Коэффициент местного сопротивления термостатического вентиля при настройке -2К: 1063
Коэффициент макс. пропускной способности термостатического вентиля, м3-час: 2,75
Коэффициент местного сопротивления термостатического вентиля при макс. пропускной способности: 134
Коэффициент местного сопротивления балансировочного клапана вторичного контура при заводской настройке: 138
Заводская настройка пропускной способности балансировочного клапана, м3/час: 2,5
Пределы показания термометров, °С: 0-80
Заводская настройка пропускной способности балансировочно-запорного клапана, м3/час: 2,5
Диапазон настройки перепускного клапана, м3/час: 0,1-0,6
Коэффициент местного сопротивления балансировочно-запорного клапана: 137
Мин. давление перед насосом, бар: 0,1
Макс. температура окружающего воздуха, °С: 45
Гарантия, лет: 5
Насосно-смесительная группа (далее - "Изделие") AV Engineering применяется для технического совмещения контура радиаторного отопления и водяного напольного отопления.
Изделие предназначено для поддержания необходимой температуры и расхода теплоносителя во вторичном контуре системы отопления (теплый пол), гидравлическую увязку первичного (радиаторное отопление) и вторичного контуров.
Изделие адаптировано для совместного применения с распределительными коллекторами петель теплого пола при межосевом расстоянии между коллекторами 200 мм. Габариты смесительного узла позволяют располагать его в коллекторном шкафу (глубина- 145 мм).
Применяемые материалы узла:
- Корпус элементов, соединители, гильзы, перепускной байпас - латунь марки HPB59-1.
- Выносной датчик терморегулятор, обратный трубопровод, капиллярная трубка - медь никелированная
CW024A
- Пружины, активные детали термостатического вентиля, балансировочного и перепускного клапана - сталь нержавеющая
- Уплотнительные кольца соединителей - этилен-пропиленовый ка-
учук (EPDM)
- Корпус термоголовки, ручка перепускного клапана - ABS-пластик
Смесительный узел - 1 шт.
Термометр погружной - 3 шт.
Автоматический развоздушник - 2 шт.
Термостатическая гильза с погружным датчиком - 1 шт.
AP118T005 Насос циркуляционный Titan-RS25-40-180, A&P
AP118T007 Насос циркуляционный Titan-RS25-60-180, A&P
AP118T008 Насос циркуляционный Titan-RS25-80-180, A&P
AP118W003 Насос циркуляционный WISE-25/40-180, A&P
AP118W013 Насос циркуляционный WISE-25/60-180, A&P
