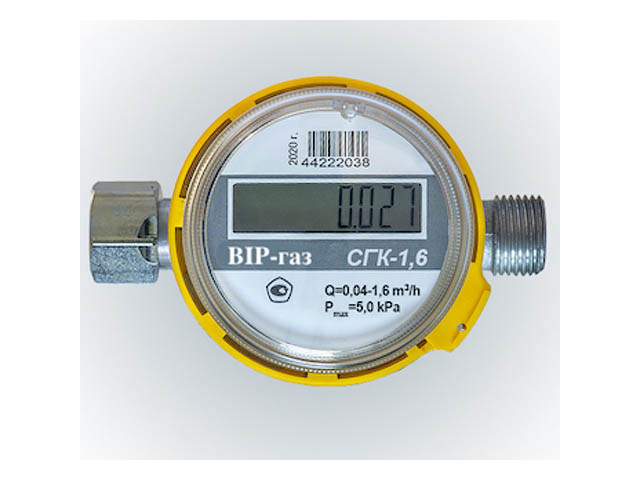

ПРИНЦИП ДЕЙСТВИЯ
Принцип действия струйного газового счетчика основан на измерении частоты колебания потока газа, проходящего через струйный генератор, сигналы которого воспринимаются датчиком и преобразуются в электрический частотный сигнал. В электронном блоке прибора производится обработка сигнала и преобразование его в объем газа, прошедшего через счетчик, который отображается на ЖКИ прибора.
ПРЕИМУЩЕСТВА
Единственный в РБ метрологически обеспеченный струйный газовый счетчик с сервисной поддержкой на весь период службы компанией, имеющей 25 летний опыт эксплуатации и обслуживания бытовых приборов учета энергоресурсов
небольшие габариты и вес: в 2-3 раза меньше чем у распространенных диафрагменных счетчиков
не требуется подключение к электросети, питание осуществляется от встроенной литиевой батареи со сроком службы не менее 12 лет
отсутствие подвижных деталей обеспечивает стабильность метрологических параметров в течение всего срока службы и высокую надежность
установка счетчика в газопровод осуществляется без применения сварки при помощи специального тройника, что позволяет оперативно выполнять монтаж и демонтаж монтаж счетчика в любом положении: как горизонтальном, так и вертикальном
Основные параметры счетчиков:
Диаметр условного прохода Ду мм: 15,
Для подключения счетчика к газопроводу на корпусе имеется резьба (по ГОСТ 6357-81): G 12 -В,
Диапазон измерения расхода газа: от Qmin м3ч - 0,04 до Qmax м3ч1,6,
Пределы допускаемой относительной погрешности:
в диапазоне от Qmin до 0,2 Qmax м3ч: 2,5%,
в диапазоне от 0,2 Qmax до Qmax м3ч (для класса точности 1,0): 1%,
в диапазоне от 0,2 Qmax до Qmax м3ч (для класса точности 1,5): 1,5%,
Измеряемая среда: природный газ по ГОСТ 5542-87 газовая фаза сжиженного углеводородного газа по ГОСТ 20448-90,
Давление измеряемой среды: не более 5,0 кПа
Межповерочный интервал: 10 лет,
Средний срок службы счетчика: 12 лет,
Масса счетчика: не более 0,45 кг,
Габаритные размеры счетчика: не более 105х90х110.
