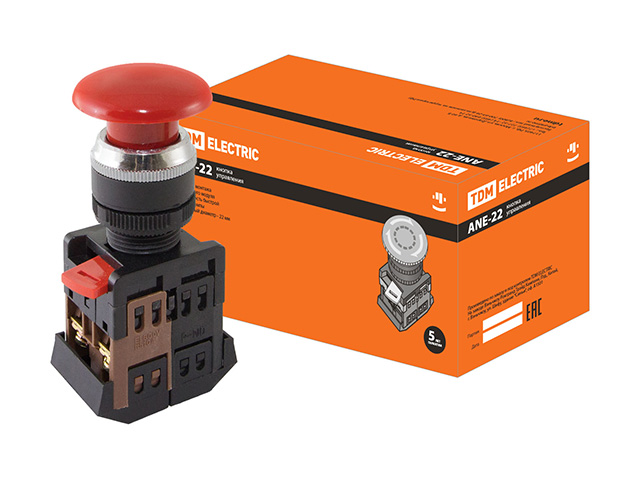

Кнопка ANE-22 "Грибок"с фиксацией красный d22мм неон/230В 1з+1р TDM

ТЕХ. ХАРАКТЕРИСТИКИ
Вид тока переменный
Наименование параметра Значение
Номинальное рабочее напряжение, В 660, 400, 230, 120, 48
Номинальный рабочий ток контактов, А Категория применения АС-12
2,5, 4,5, 7,5, 10, 10
Категория применения АС-15
1,5, 2,5, 4,5, 6, 6
Электрическая износостойкость, циклов В-О х3х105 ABLF, ABLFP, AEA — 300, ABLFS, PPBB-30N, APBB-22N — 100, ALCLR, AKS — 10
Механическая износостойкость, циклов В-О x106 600 – для всех устройств, 100 – кнопки с ключом и кнопки с фиксацией
Степень защиты механизма кнопок и переключателей по ГОСТ 14254-96 IP 40
% нагрузки контактов по току от рабочего значения 40, 25, 15
Диапазон рабочих температур, °С от -10 до +40
Влажность окружающей среды 45-90% без выпадения конденсата
Вид тока: постоянный
Наименование параметра Значение
Номинальное рабочее напряжение, В 400, 230, 120, 48, 24
Номинальный рабочий ток контактов, А Категория применения DС-12
0,6, 1,3, 2,5, 5, 10
Категория применения DС-13
0,1, 0,3, 0,6, 1,3, 2,5
Электрическая износостойкость, циклов В-О х3х105 ABLF, ABLFP, AEA — 300, ABLFS, PPBB-30N, APBB-22N — 100, ALCLR, AKS — 10
Механическая износостойкость, циклов В-О х106 600 – для всех устройств, 100 – кнопки с ключом и кнопки с фиксацией
Степень защиты механизма кнопок и переключателей по ГОСТ 14254-96 IP 40
% нагрузки контактов по току от рабочего значения 40, 25, 15
Диапазон рабочих температур, °С от -10 до +40
Влажность окружающей среды 45-90% без выпадения конденсата

ОПИСАНИЕ
Применение
В электрощитах.
В промышленном оборудовании.
На объектах энергоснабжения.
Конструкция
Использование разнообразных цветовых вариантов съемных светофильтров позволяет наиболее эффективно компоновать щиты и панели.
Подключение подводящих проводников производят винтовыми зажимами с тарельчатыми шайбами, которые обеспечивают надежную фиксацию проводов.
Использование в индикаторе светодиодной матрицы обеспечивает более мощный световой поток по сравнению с неоновой лампой и увеличенный срок службы (6000 часов).
Съемная неоновая лампа и съемная светодиодная матрица имеют различные цветовые исполнения. Светодиодная матрица может быть на напряжение 12 В, 24 В, 36 В, 110 В как переменного, так и постоянного тока. Возможна замена неоновой лампы светодиодной матрицей.
Быстросъемная головка позволяет производить замену светофильтров и ламп.
Удобство монтажа контактного модуля, который присоединяется к блоку кнопки за счет фиксации пластмассовым флажком.
Упрощенное конструктивное исполнение позволяет осуществлять быстрый монтаж и демонтаж изделия на щит или на панель.
Назначение
Светосигнальные индикаторы предназначены для индикации состояния электрических цепей.
Кнопки управления предназначены для оперативного управления контакторами (магнитными пускателями) и реле автоматики в электрических цепях переменного тока частотой 50 Гц, напряжением до 660 В или постоянного тока напряжением до 400 В.
